Deskripsi Produk

Uji Papan pcba Pengisian Cepat Adaptor Pengisian Cepat QC perakitan pcb Papan Deteksi Daya Untuk pengisi daya dinding pengisi daya PD

Gambaran

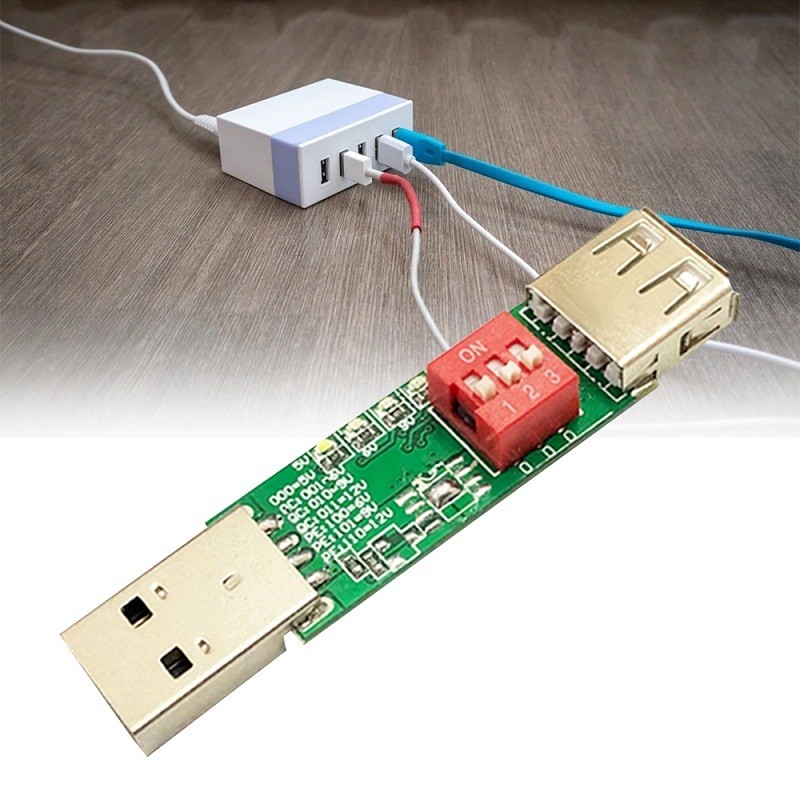

Ini adalah papan uji adaptor pengisian cepat.Setelah umpan, itu adalah output tegangan tetap, tegangan diatur dengan kode panggil, dan tegangan tetap yang sesuai adalah keluaran.Harap konfirmasi apakah tegangan keluaran sesuai dengan tegangan permintaan beban sebelumnya digunakan, untuk menghindari kerugian yang tidak perlu yang disebabkan oleh pembakaran beban.

Spesifikasi

1. Nama Produk: Papan Tes Adaptor Pengisian Cepat

2. Protokol yang Berlaku: QC2.0 / QC3.0 3. Produk yang Berlaku: Pengisi daya / daya ponsel

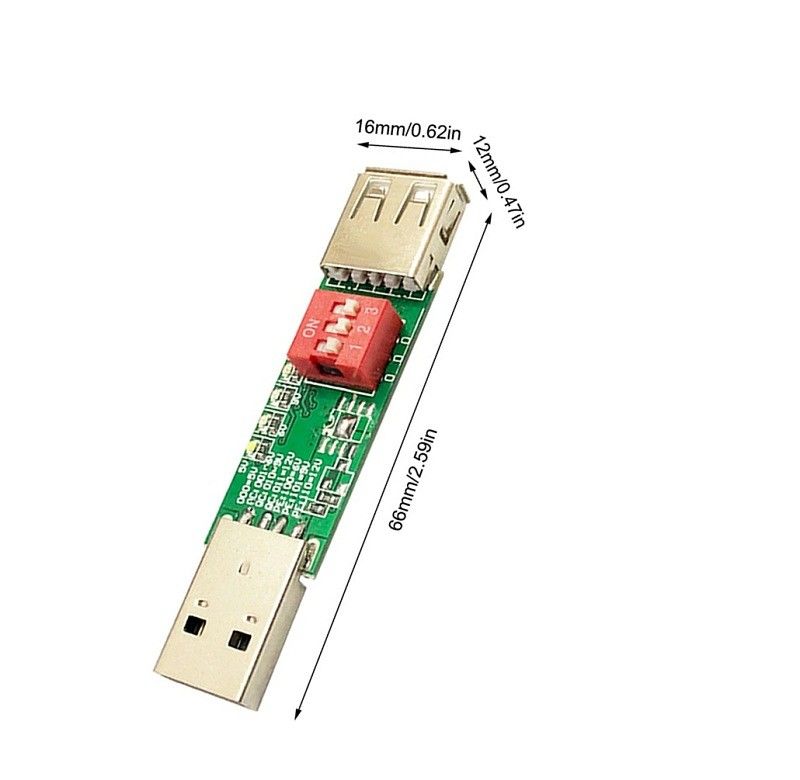

4. Suhu Kerja: -25 ℃ ~ 85 ℃ 5. Kelembaban Kerja: 5% ~ 95% RH 6. Ukuran: 66 * 16 * 12mm

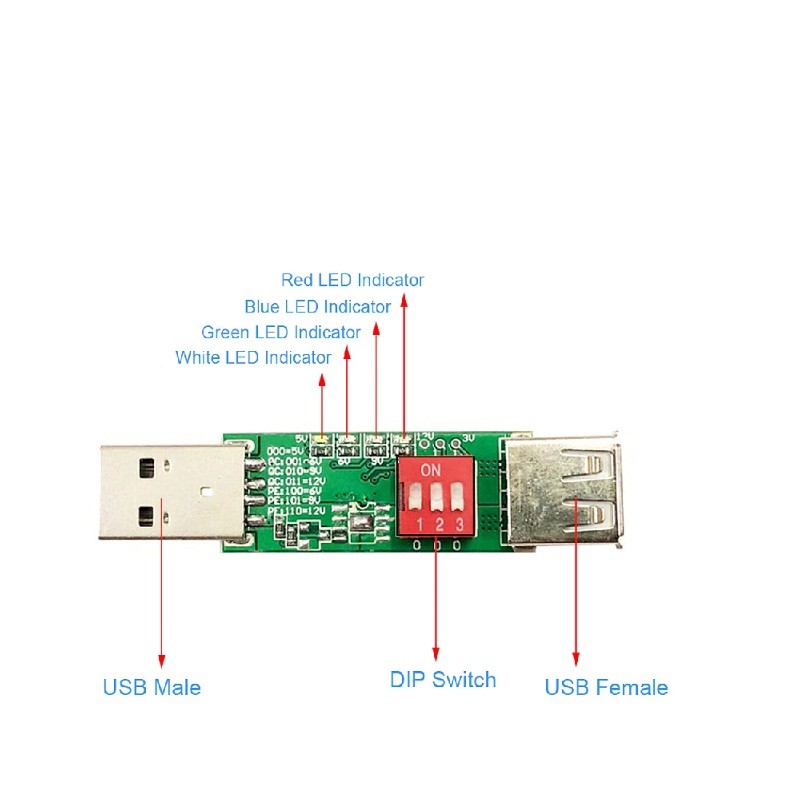

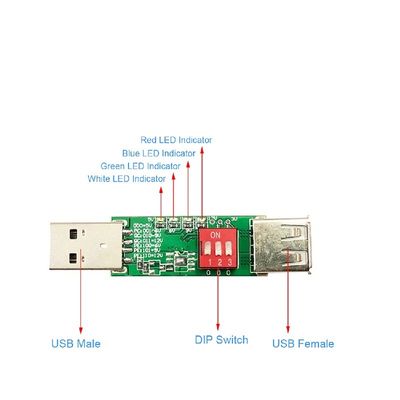

DIP Switch: 1. Melalui 8 kombinasi berbeda dari saklar DIP, diputuskan untuk menghasilkan 8 tegangan yang berbeda.

2. Tombol panggil ke atas melambangkan "0", dan tombol nomor ke bawah melambangkan "1".

3. Saklar berada pada posisi 001, yang berarti protokol keluaran adalah QC2.0, tegangan keluaran 5V, dan lampu hijau menyala.4. Saklar berada pada posisi 010, yang berarti protokol keluaran adalah QC2.0, tegangan keluaran 9V, dan lampu merah menyala.

5. Saklar berada pada posisi 100, yang berarti protokol keluaran adalah QC2.0, tegangan keluaran 12V, dan lampu biru menyala.6. Sakelar berada pada posisi 011, yang mewakili protokol output QC3.0, tegangan output 5V, dan lampu hijau menyala.7. Posisi sakelar di 101 mewakili protokol output QC3.0, tegangan output 6V, dan lampu biru-hijau menyala.8. Sakelar berada pada posisi 110, yang mewakili protokol output QC3.0, tegangan output 9V, dan lampu biru-merah.9. Sakelar berada pada posisi 111, yang mewakili protokol output QC3.0, tegangan output 12V, dan lampu biru-merah-hijau.

Fitur:

1. PCBA menggunakan deteksi cerdas protokol Qualcomm QC2.0-QC3.0 untuk memilih tegangan keluaran.2. Ini kompatibel dengan semua pengisi daya Qualcomm QC2.0-QC3.0 dan produk daya seluler Qualcomm QC2.0-QC3.0 di pasaran.3. Ini menggunakan sakelar sakelar untuk memilih tegangan output tetap untuk menguji penuaan, dan lampu LED yang sesuai menyala.4. Saat digunakan, tidak ada kemungkinan terputus, dan data pengujian akurat.
